-2%
При заказе от 1000 рублей дополнительная скидка!
Содержит микроволокна для повышения стойкости к образованию трещин при влажностной усадке и деформациях.

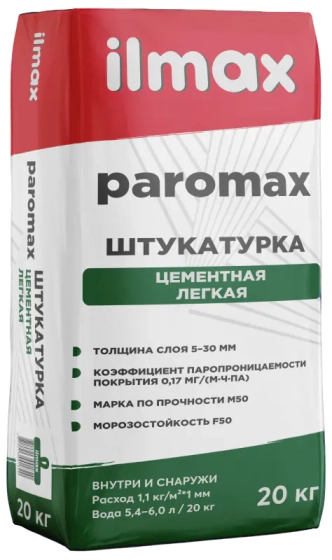

Растворная смесь сухая, штукатурная, для выполнения наружных и внутренних работ, с толщиной наносимого покрытия более 5 мм, на цементном вяжущем, со средней плотностью D1100 кг/м3, марки по прочности М50, марки по морозостойкости F50, марки по подвижности Пк2, группы по сохраняемости подвижности St-4.
Основание должно быть сухим, очищенным от загрязнений (пыли, извести, старой краски и т.п.). Перед нанесением штукатурки поверхность основания необходимо обработать грунтовкой (ilmax maxi grunt / ilmax 4100 (4120,4180) / ilmax industry).
Сухая смесь постепенно добавляется в чистую воду (t=+10…+25°C) в соотношении 0,325…0,350 л на 1 кг сухой смеси и тщательно размешивается до получения однородной массы без комков. Через 10 минут раствор повторно перемешивается, после чего он готов к применению. Время использования раствора не более 1 часа (в зависимости от температуры и влажности воздуха).
Температура окружающей среды и основания должна быть в диапазоне +5…+25°С. Раствор наносится на подготовленное основание механизированным способом либо при помощи металлической терки или шпателя с последующим заглаживанием. Рекомендуется нанесение штукатурного состава по маякам. При ручном способе работ по пористым и ячеистым бетонам вначале нанести тонкий слой втирающими с усилием движениями для увеличения прочности сцепления с основанием. Сразу после этого (но не позднее чем через 15-20 минут) следует нанести основной выравнивающий слой. Толщина слоя за одно нанесение 5…30 мм. При необходимости нанесения нескольких слоев, работы следует производить после затвердения предыдущего слоя (обычно 8-12 часов). При перерыве в нанесении выравнивающих слоев более 7 дней, следует выполнить грунтование поверхности. При использовании металлических маяков, их удаление производить через 8-12 часов, места их расположения заполняются этим же составом. Для получения фактурной поверхности накрывочный слой обрабатывается фактурным валиком, шпателем, теркой.
