Клеммы и соединительные зажимы для проводов
Клеммы и зажимы используют для соединения, ответвления и подключения электрических проводов. Они обеспечивают надежный контакт между жилами, упрощают монтаж и позволяют аккуратно разместить соединение в распределительной коробке, щите, светильнике или корпусе оборудования.
При выборе необходимо учитывать тип и материал жилы, сечение провода, количество подключений, а также допустимые ток и напряжение.
Основные типы клемм и зажимов

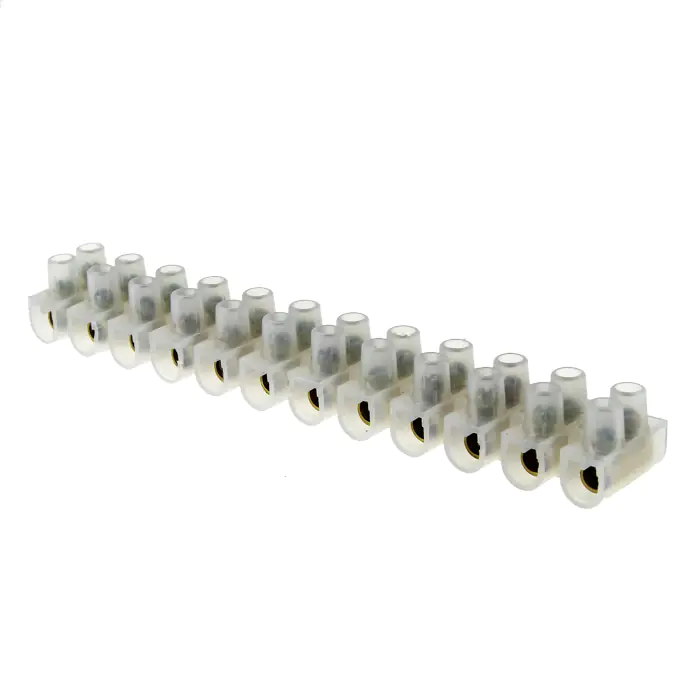

- Винтовые клеммные колодки. Провод фиксируется внутри колодки при помощи винта. Такие клеммы применяют для подключения светильников, оборудования и соединения проводов в электрических цепях. Для гибких многопроволочных жил рекомендуется использовать втулочные наконечники, чтобы винт не повреждал отдельные проволоки.

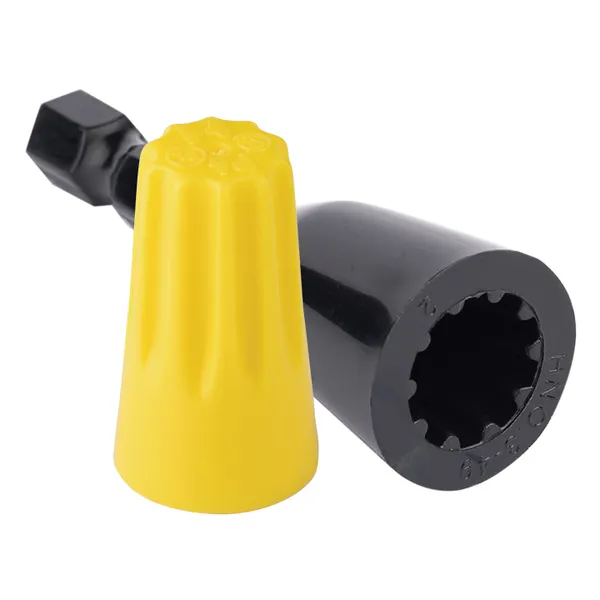

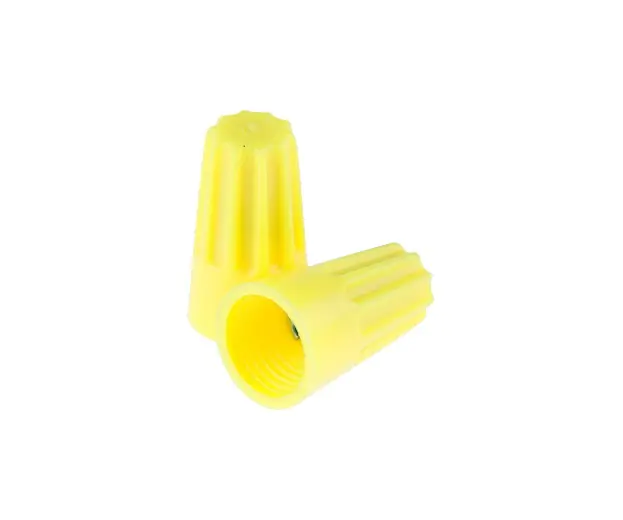

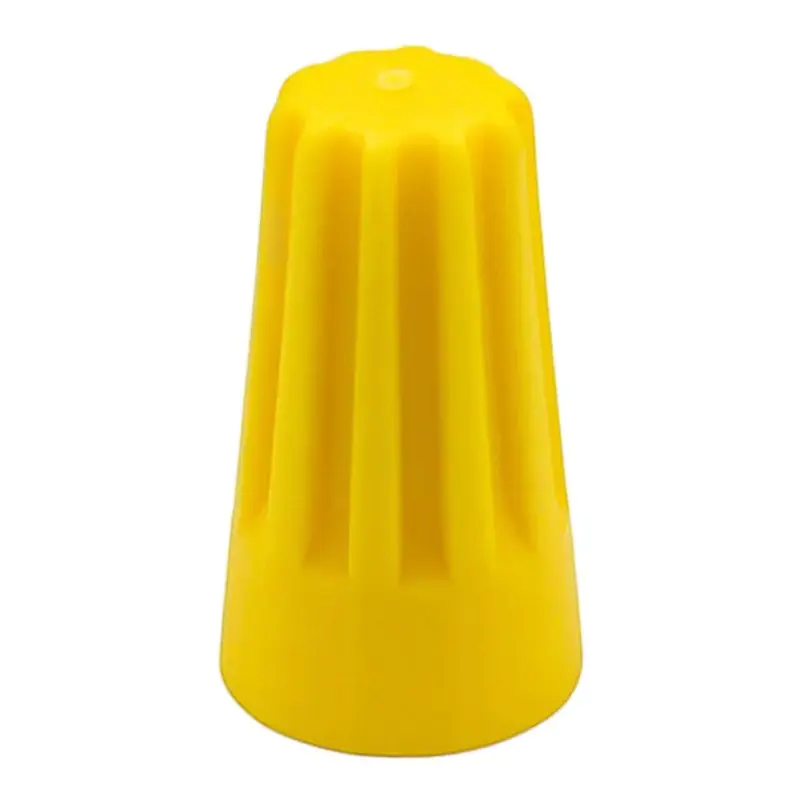

- Изолирующие зажимы СИЗ. СИЗ представляет собой пластиковый колпачок с внутренней металлической пружиной. Он навинчивается на подготовленные медные жилы, стягивает их и одновременно изолирует соединение. Размер зажима выбирают по общему количеству и суммарному сечению проводов.

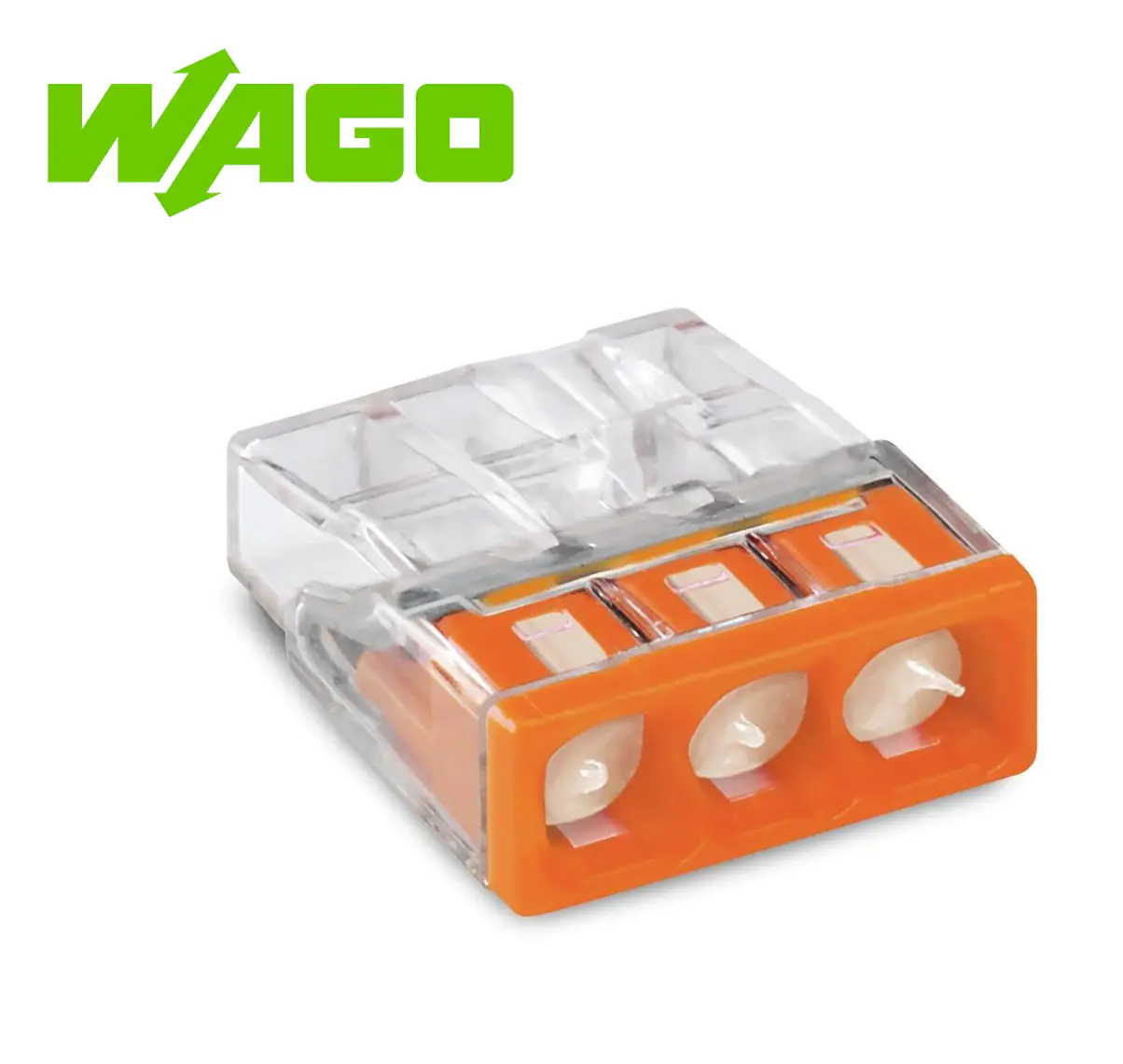

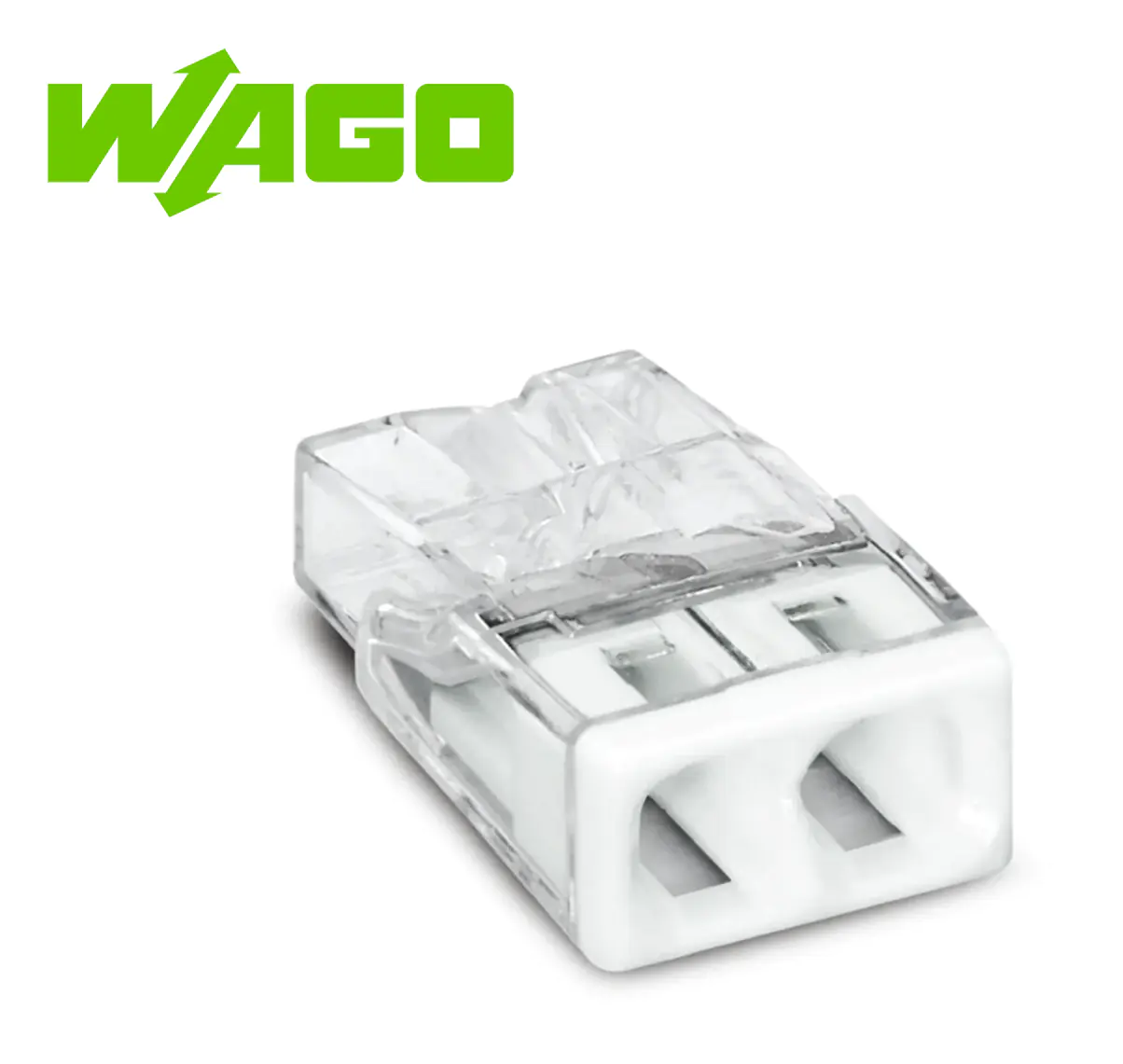

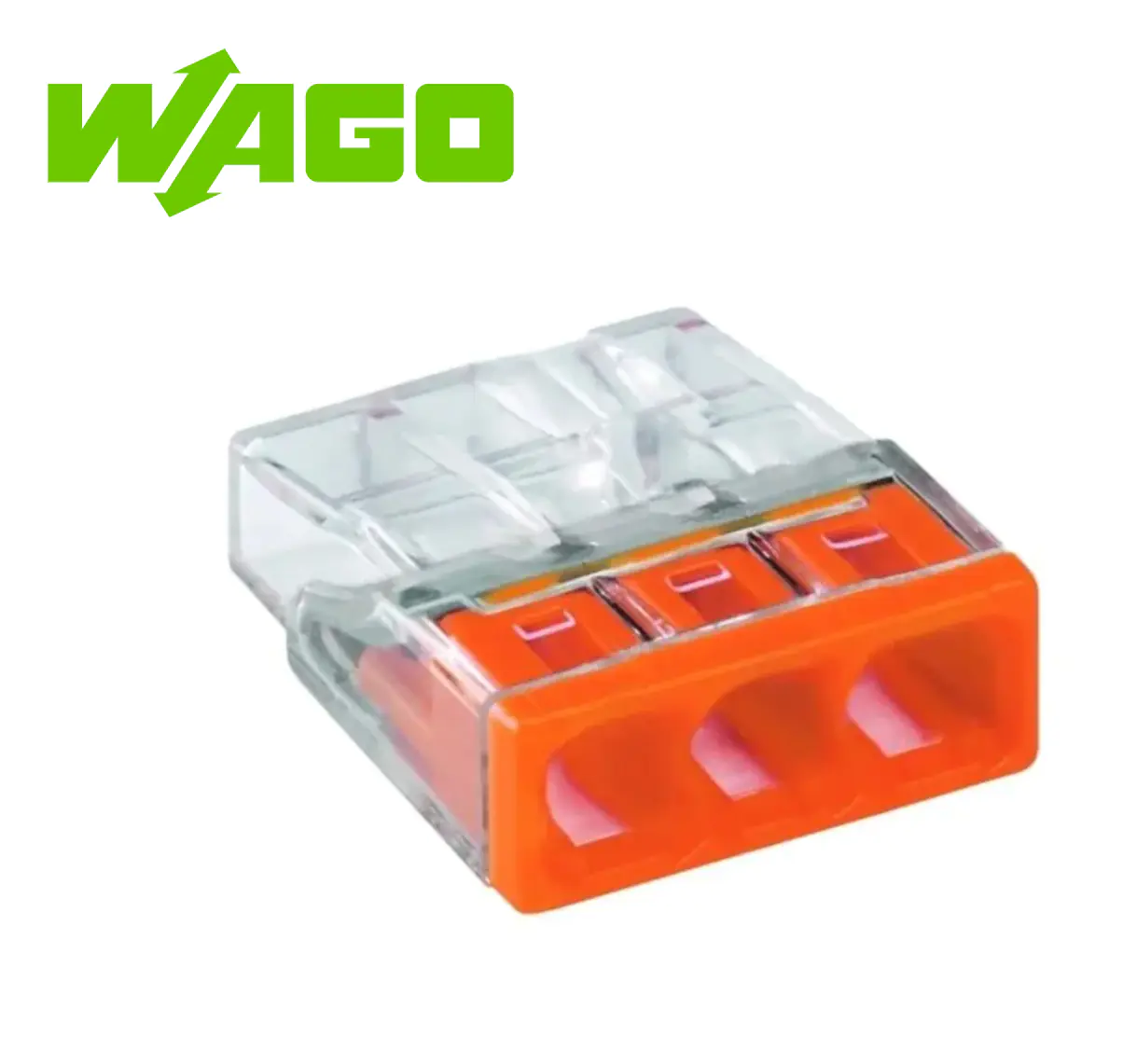

- Самозажимные клеммы. В самозажимных клеммах провод фиксируется пружинным механизмом без винтов и дополнительного инструмента. Они удобны для быстрого соединения жестких однопроволочных жил. Модели различаются количеством отверстий и могут использоваться для объединения нескольких проводов одной цепи.
- Рычажные клеммы. Для подключения необходимо поднять рычаг, вставить зачищенный провод и опустить рычаг обратно. Такие клеммы подходят для однопроволочных, многопроволочных и гибких жил. Их удобно применять при подключении светильников, оборудования и в соединениях, которые может потребоваться разобрать или изменить.

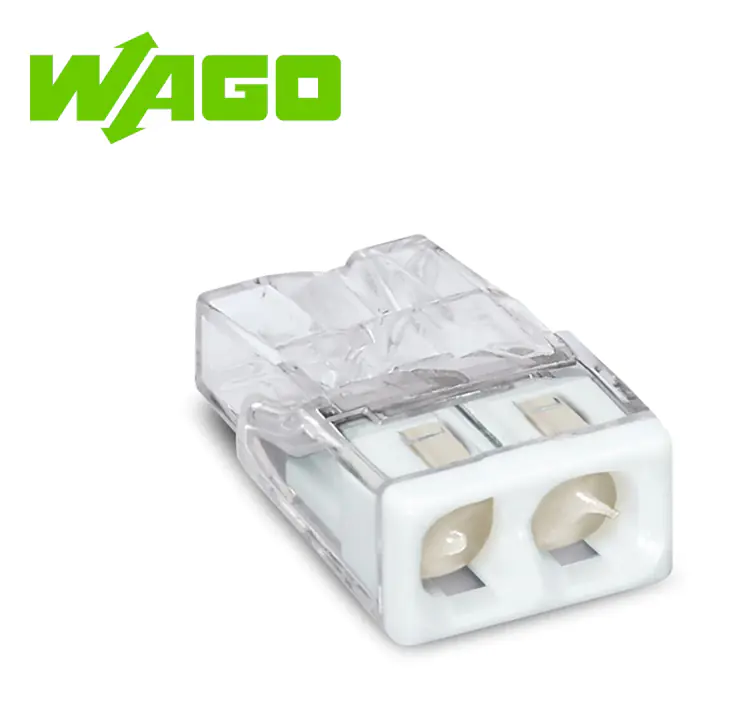

- Клеммы с контактной пастой. Контактная паста применяется в отдельных моделях, предназначенных для алюминиевых проводов. Она защищает контактную поверхность от окисления и помогает сохранить стабильное соединение. Возможность подключения алюминиевой жилы должна быть прямо указана производителем клеммы.
Как выбрать клемму или зажим
- По типу жилы - для жестких проводов подходят винтовые и самозажимные клеммы, для гибких удобнее использовать рычажные модели.
- По материалу проводника - большинство изделий рассчитано на медные жилы. Для алюминиевых проводов нужны специальные клеммы.
- По сечению - размер жилы должен соответствовать диапазону, указанному производителем.
- По количеству проводов - выбирайте модель с необходимым числом подключений.
- По нагрузке - допустимые ток и напряжение клеммы должны соответствовать параметрам электрической цепи.
Что учитывать при подключении
Изоляцию снимают на длину, указанную производителем. Провод должен входить в клемму до упора, а за пределами корпуса не должно оставаться открытой токопроводящей части. Перед выполнением работ необходимо отключить напряжение и убедиться в его отсутствии.
Купить винтовые колодки, зажимы СИЗ, самозажимные и рычажные клеммы для проводов в Минске можно в интернет-магазине Постройка.бел.
