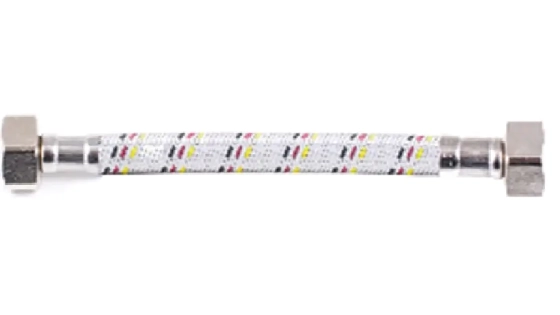

Гибкая подводка Fliflex служит для присоединения к трубопроводам приборов водоснабжения, отопительного и сантехнического оборудования и бытовых приборов, использующих воду. Использовать гибкую подводку вместо участков постоянно действующих проточных трубопроводов не допускается. Длина 40 см.
Характеристики:
- Максимальное давление: 10 бар.
- Диапазон температур рабочей среды: от +1 до +90 ºС.
- Максимальная температура рабочей среды: 90 ºС.
- Внутренний диаметр резинового рукава DN6 / DN8: 7,5±0,5 / 8,5±0,5 мм.
- Наружный диаметр резинового рукава: 11,5±0,5 / 12.5,±0,5 мм.
- Расход через подводку при перепаде давлений 300КПа: 20 / 26 л/мин.
- Минимально допустимый радиус изгиба: 25 / 30 мм.
- Внутренний диаметр штуцера: 5,0 / 6.2 мм.
- Максимальный момент затяжки накидной гайки и концевого ниппеля: 2,0 Нм.
- Максимальный момент затяжки ниппеля для смесителя: 0,4 Нм.
- Средний полный срок службы: 10 лет.
- Рабочая среда: вода; 50% растворы гликолей.
- Длина DN6: 30; 35; 40; 45; 50; 60; 80; 100; 120 см.
- Длина DN8: 20; 30; 40; 50; 60; 70; 80; 100;120; 150; 200 см.
Указания по монтажу:
Перед монтажом гибкой подводки необходимо произвести ее визуальный осмотр, в ходе которого проверить:
- Отсутствие повреждений оплетки.
- Качество опрессовки пресс-гильз.
- Качество резьбы.
- Наличие прокладок и уплотнительных колец.
К соединениям гибкой подводки должен быть обеспечен достаточный доступ. В процессе монтажа не допускается:
- Превышать рекомендованный паспортом момент затяжки.
- Перекручивать подводку.
- Допускать приложения к подводке растягивающих усилий.
- Протягивать подводку через отверстия с краями, которые могут повредить оплетку.
- Изгибать трубу с радиусом изгиба, меньше допускаемого.
Затяжка ниппеля для смесителя должна производиться только вручную, без применения монтажного инструмента. После монтажа и подачи рабочего давления, в течение 30 минут провести наблюдение за работой подводки. При появлении капель в соединениях, произвести их подтяжку.
Для возможности удобного монтажа к смесителю гибких подводок с ниппелями М10, их следует приобретать парами с длиной ниппеля 18 и 35мм. В этом случае монтажные плоскости будут разнесены в пространстве, и не будут мешать при монтаже.
