Ceresit CM 10. Клей для плитки. РБ. 25 кг.

Видео: секреты и особенности работы с клеем для плитки

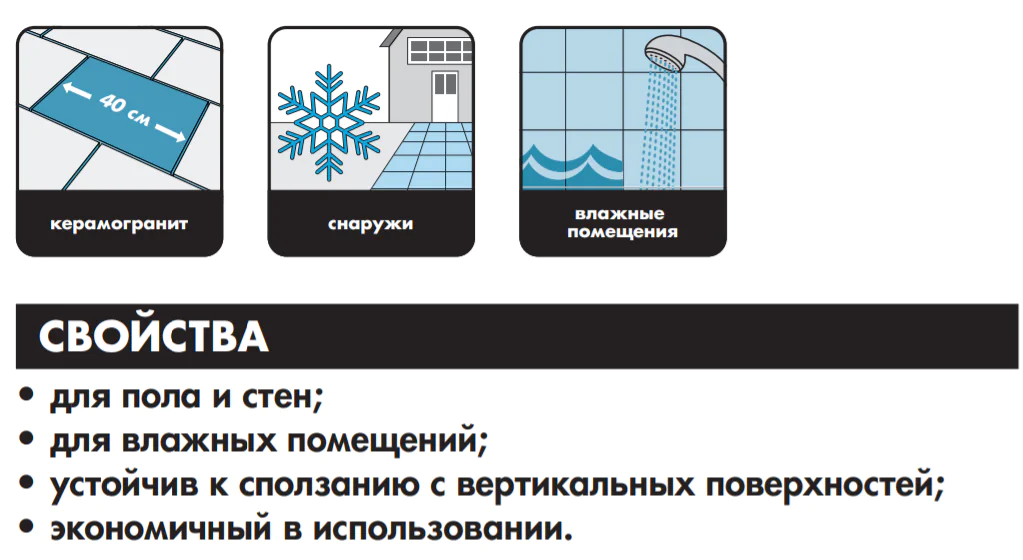

Свойства:

• для влажных помещений;

• морозостойкий;

• стабилен на вертикальных поверхностях;

• экономичный в использовании;

• прост в применении.

Область применения:

Клеящая смесь Ceresit CM 10 предназначена для приклеивания керамических (глазурь и терракота), керамогранитных плит размером 40х40 см и цементных плиток размером до 40х40 см и водопоглощением более 1% на недеформирующихся поверхностях, таких, как бетон, цементная стяжка, цементная и цементно-известковая штукатурки. Может применяться для кладки стен из газосиликатных и пенобетонных блоков. Клеящая смесь Ceresit CM 10 может применяться как внутри, так и снаружи зданий. В случае деформирующихся оснований, таких, как гипсокартонные плиты и плиты OSB необходимо использовать Ceresit CM 16; для обогреваемых полов и по подплиточной гидроизоляции (продукты группы CL, CR) – Ceresit CM 14, СМ 16.

При укладке плитки с водопоглощением менее 1% (например, грес) необходимо применять Ceresit CM 11 Plus, CM 12, CM 14, CM 16. Плитки из мрамора и других светлых крупнокристаллических пород, склонных к изменению цвета, необходимо укладывать с помощью Ceresit CM 115, CM 74, CE 79.

Подготовка основания

Подготовку основания и последующие облицовочные работы выполнять в соответствии c действующими техническими нормативными правовыми актами в строительстве. Устройство облицовки следует выполнять на ровных, плотных, прочных и сухих основаниях, очищенных от веществ, препятствующих адгезии (жир, битум, пыль и т.п.), таких как:

внутри и снаружи зданий:

• бетон (возраст более 3 месяцев, влажность ≤ 4%);
• цементные стяжки и штукатурки, цементно-известковые штукатурки (возраст более 28 дней, влажность ≤ 4%);

внутри зданий:

• ангидритовые (влажность ≤ 0,5 %) и гипсовые (влажность ≤ 1 %) основания, механически отшлифованные, очищенные пылесосом;
• основания из газосиликата и других видов легкого бетона, обеспыленные.

При необходимости устройства облицовки на иных основаниях, в том числе на существующих малярных покрытиях,  следует обратиться за консультацией к производителю.

Существующие загрязнения, выветренные участки и непрочные слои необходимо механически удалить. Поверхности, подлежащие облицовке, необходимо загрунтовать глубокопроникающей грунтовкой Ceresit CT 17. Неровности основания до 5 мм следует за сутки до укладки плитки устранить с помощью применяемого клеевого состава. Для устранения неровностей и дефектов больших размеров следует применять материалы Ceresit группы CN на полах или полимерминеральную шпатлевку Ceresit CT 29 на стенах.

Приготовление смеси

Работы следует выполнять в сухих условиях, при допустимой температуре воздуха и основания (смотри таблицу «Технические характеристики»). Содержимое упаковки постепенно добавляют в отмеренное количество чистой воды (температура воды от +10 °С до +25 °С), перемешивая с помощью низкооборотной дрели (около 600 об/мин) с насадкой-миксером до получения однородной массы без комков. Выждать 5 минут и заново перемешать.

Нанесение раствора

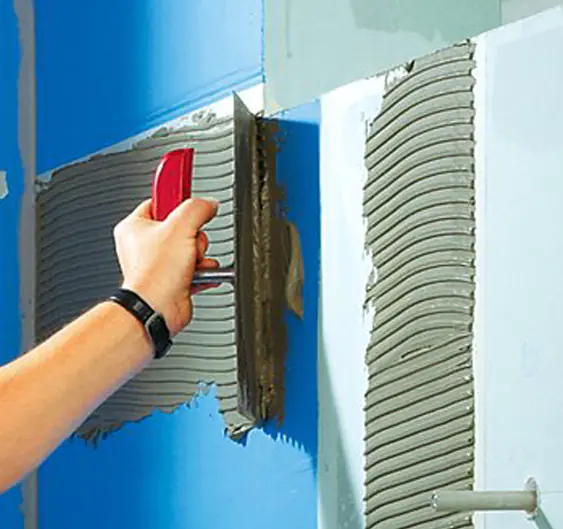

Приготовленная клеящая смесь наносится на облицовываемую поверхность при помощи лопатки, шпателя или терки и равномерно распределяется зубчатой теркой или шпателем. Размер зуба терки выбирается в  зависимости от требуемой толщины клеевого слоя. Консистенция смеси подобрана верно, если клей покрывает не менее 65% монтажной поверхности плитки после того, как данная плитка была прижата к основанию. Максимальная толщина растворной смеси под плиткой не должна превышать 10 мм. Плитки предварительно замачивать в воде запрещается! Плитки необходимо уложить и прижать до момента образования корки на поверхности клеевой растворной смеси (пока смесь клеится к рукам). При укладке плитки следует соблюдать ширину шва, соответствующую размеру плитки и условиям эксплуатации. Расшивку швов рекомендуется выполнять фугами Ceresit группы CE. В свежем виде клеящую смесь можно смыть водой, а затвердевший раствор удаляется механически. В помещениях, где плитки будут подвергаться постоянному воздействию влаги, необходимо применять ≪комбинированный≫ метод, дополнительно нанося тонкий слой раствора на тыльную сторону плитки. Существующие в основании температурные и деформационные швы необходимо продублировать в облицовке с последующей их заделкой герметиками Ceresit.
