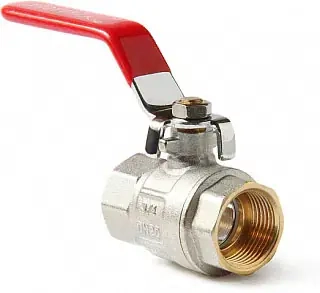

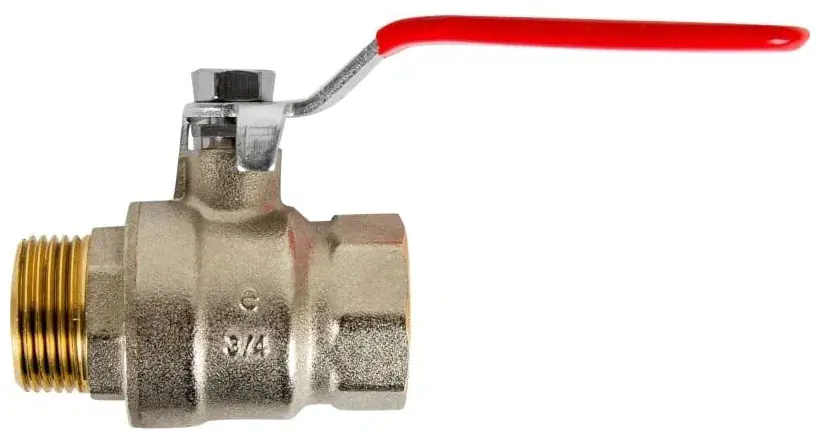

Кран шаровый полнопроходной применяется в качестве запорной арматуры на трубопроводах систем водоснабжения, отопления, сжатого воздуха, а также на технологических трубопроводах, транспортирующих жидкости, не агрессивные к материалам крана. Использование шаровых кранов в качестве регулирующей арматуры не допускается. Производство РФ.
Полнопроходные шаровые краны PRO AQUA имеют ряд конструктивных достоинств таких как:
- Корпус крана выполнен из латуни марки CW617N.
- Поверхность затворного шара покрыта хромом с последующей алмазной полировкой, что исключает преждевременный износ седельных колец.
- Тефлоновое (PTFE) седельное кольцо, контактирующее с шаром, выдерживает температурный режим от -25 С до +150 С.
- Два уровня герметизации кольцо O-Ring из материала E.P.D.M, ремонтопригодная конструкция на основе толстого уплотнительного кольца из материала P.T.F.E.
- Увеличенное количество витков резьбы в месте соединения двух полукорпусов, крана имеет больший запас прочности, вследствие чего увеличивается предельно-допустимый крутящий момента и максимальный изгибающий момент.
- Уникальная эргономичная ручка-бабочка, изгибы которой повторяют формы подушечек пальцев.
Технические характеристики:
- Класс герметичности затвора «А».
- Нормативный срок службы 30 лет.
- Минимальный ресурс 25 000 циклов.
- Диаметр условного прохода Dу 3/4".
- Условное нормативное давление PN от 2,5 до 4,0 МПа.
- Класс по типу проточной части затворного органа - полнопроходной.
Указания по монтажу:
Краны могут устанавливаться в любом монтажном положении. В соответствии с ГОСТ 12.2.063-81 (2001) п.3.10, арматура не должна испытывать нагрузок от трубопровода (изгиб, сжатие, растяжение, кручение, перекосы, вибрация, несоосность патрубков, неравномерность затяжки крепежа). При необходимости должны быть предусмотрены опоры или компенсаторы, снижающие нагрузку на арматуру от трубопровода. Несоосность соединяемых трубопроводов не должна превышать 3мм при длине до 1 м плюс 1 мм на каждый последующий метр (СНиП 3.05.01 п. 2.8.). Муфтовые соединения должны выполнять с использованием в качестве уплотнительных материалов ФУМ (фторопластовый уплотнительный материал) или льняной пряди. Необходимо обезопасить кран от попадания инородных частиц в рабочую поверхность (окалины, ржавчины, льна, ФУМ и др.). При монтаже крана первым к трубопроводу присоединяется патрубок полусгона. Его монтаж производится специальным сгонным ключом. При монтаже крана не допускается использовать газовые ключи более второго номера.
